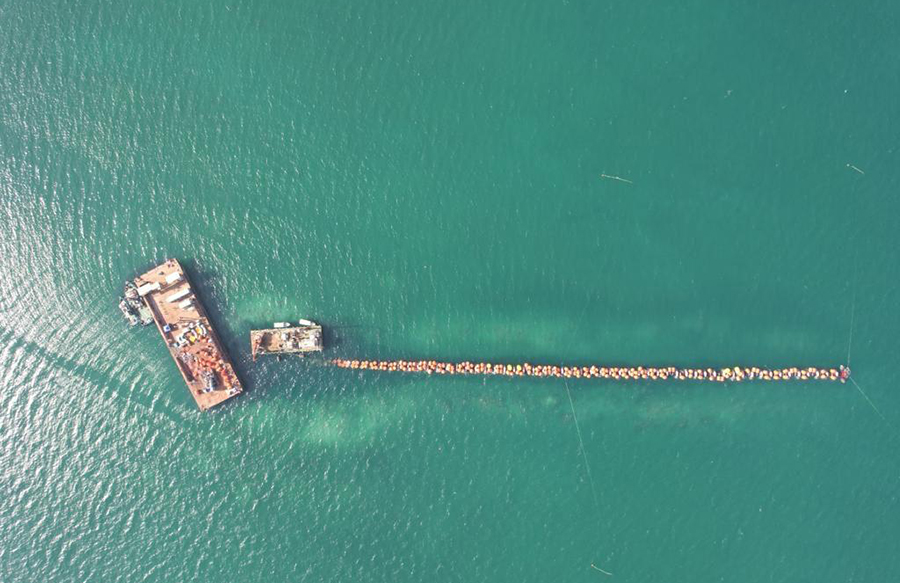

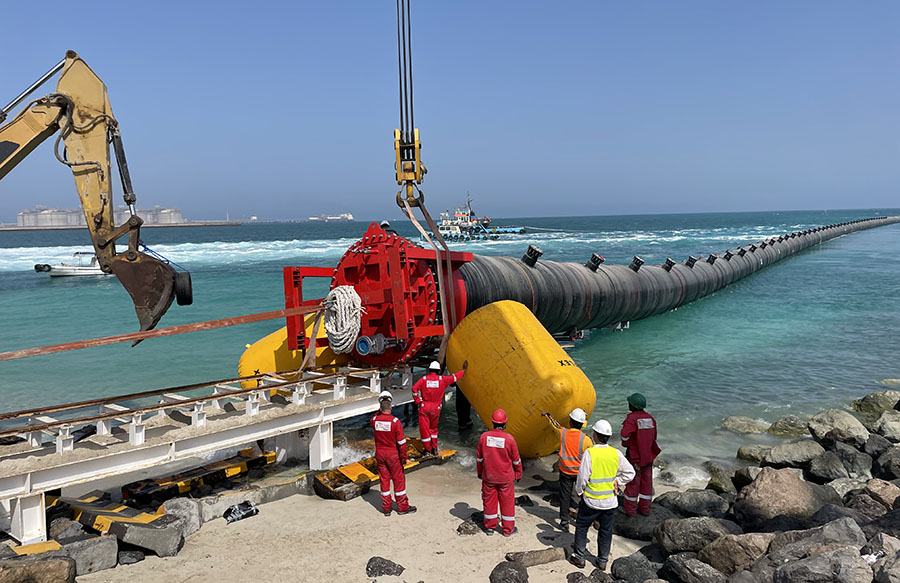

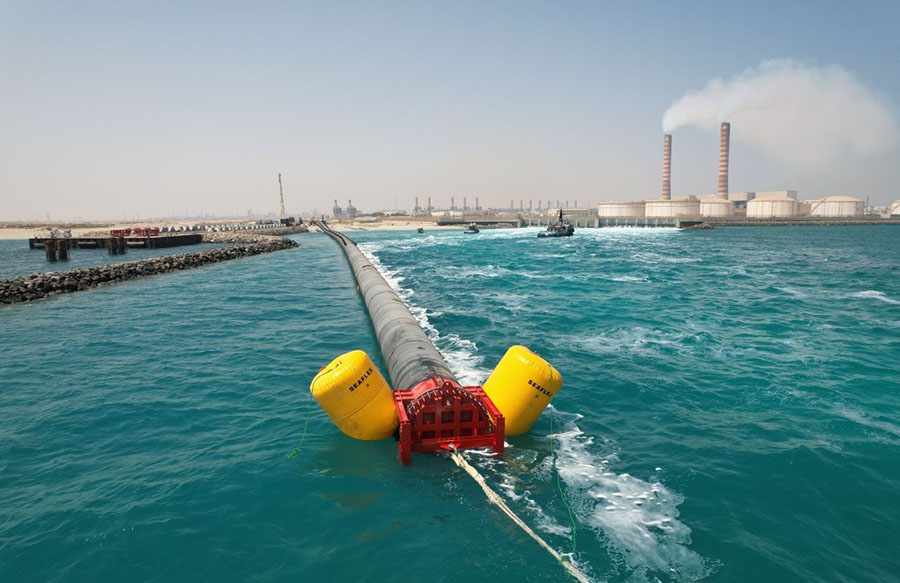

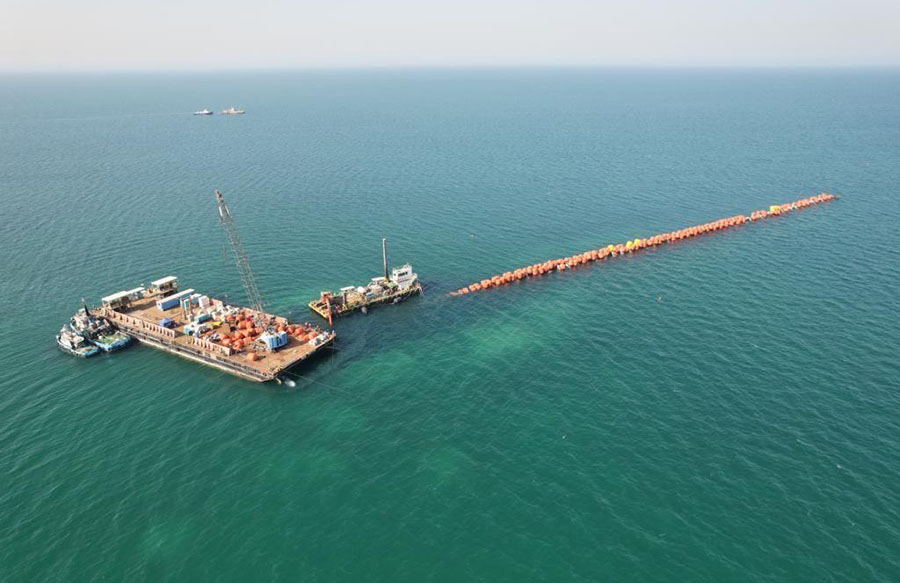

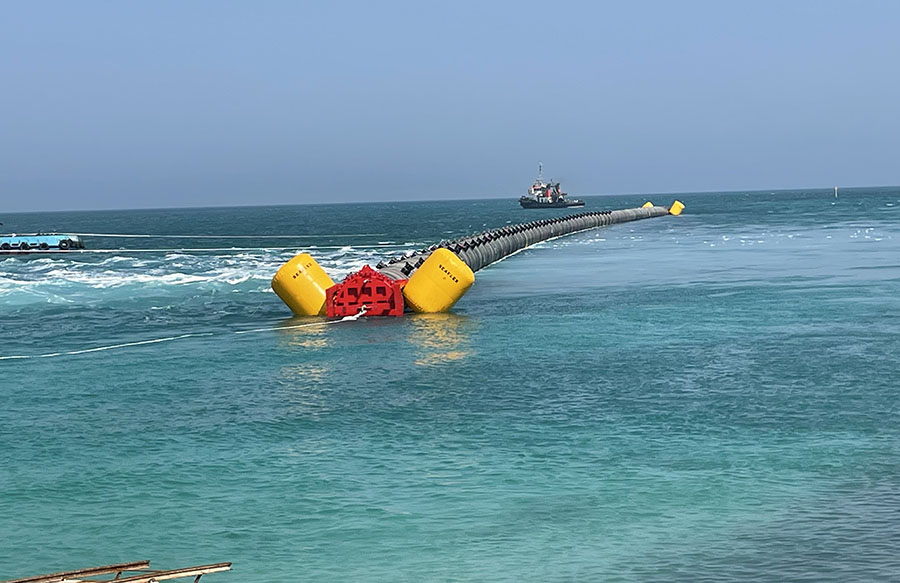

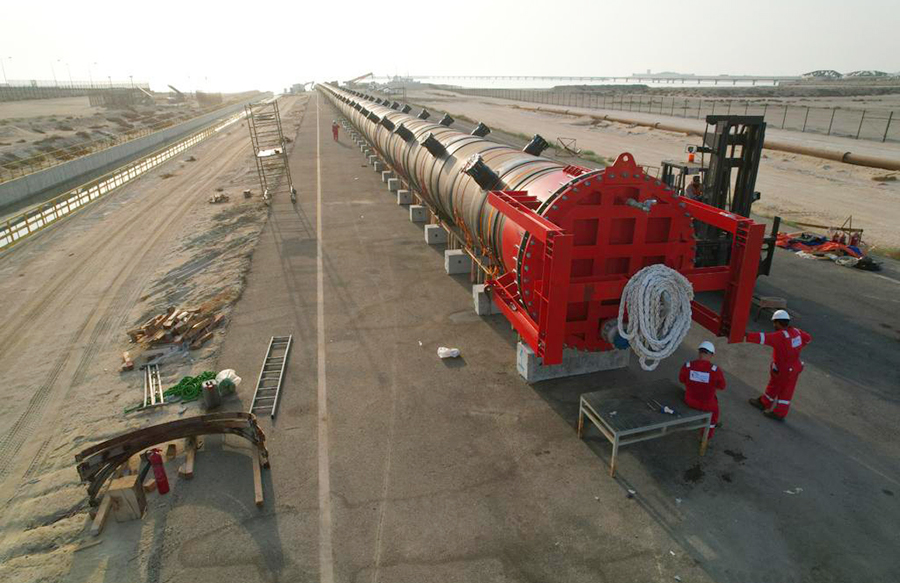

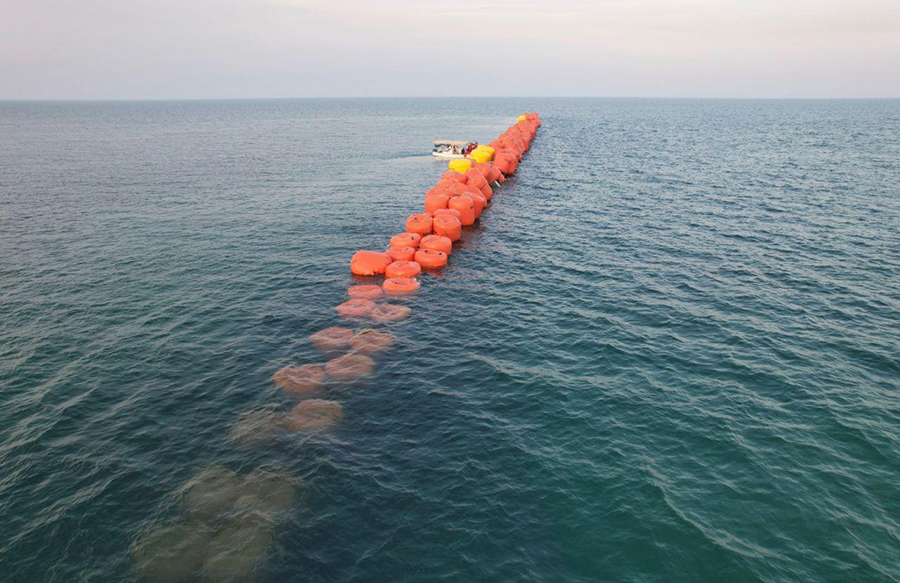

سيتم استخدام مخرج الطوارئ البحري (ESO) لتصريف الفائض من مياه الصرف الصحي المعالجة بالكامل إلى البحر، وذلك في الحالات التي يتجاوز فيها إنتاج المياه المعالجة (TSE) الطلب عليها.

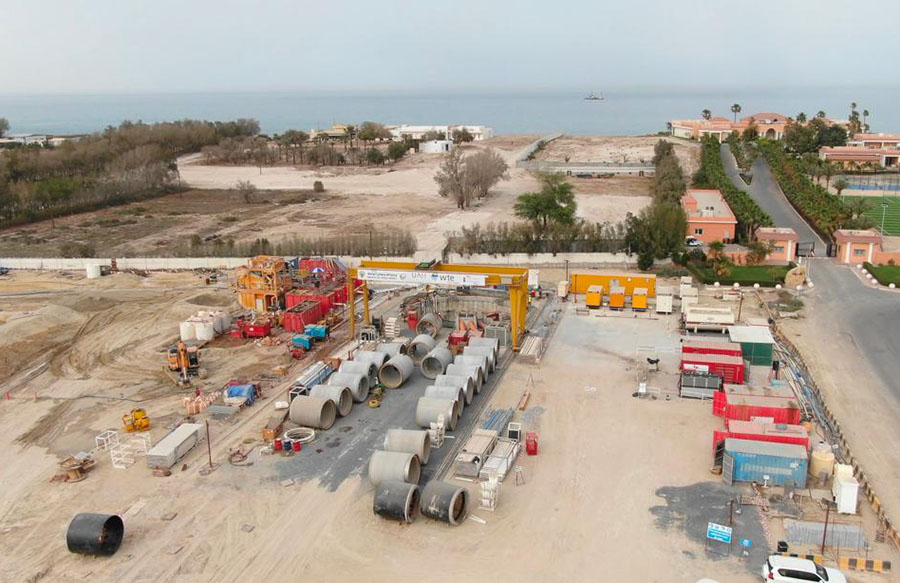

يمتد خط ESO من المرحلة الأولى للمحطة إلى البحر، ويبدأ بالقرب من الزاوية الشمالية الشرقية لمنطقة المحطة، ويُعتبر خطًا تحت الأرض بطول إجمالي يبلغ 6.08 كيلومتر.

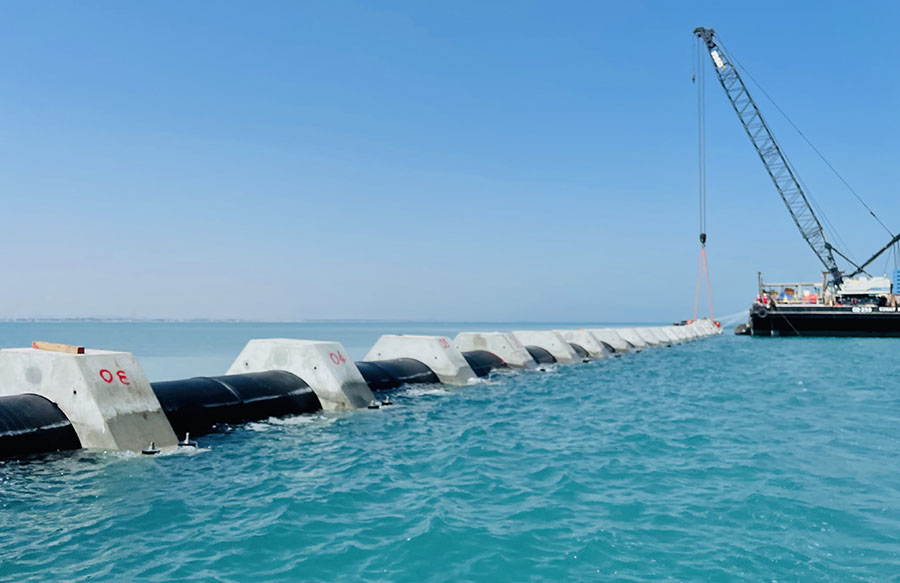

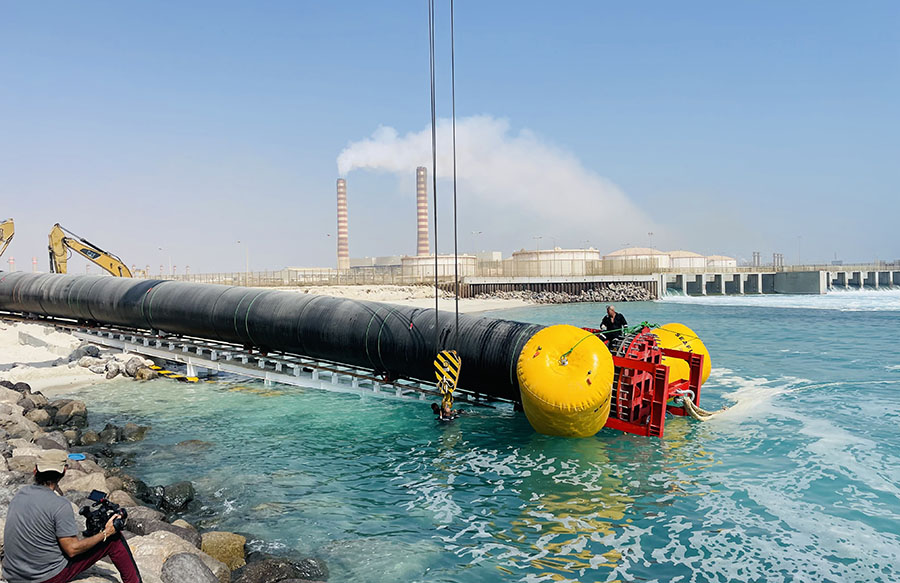

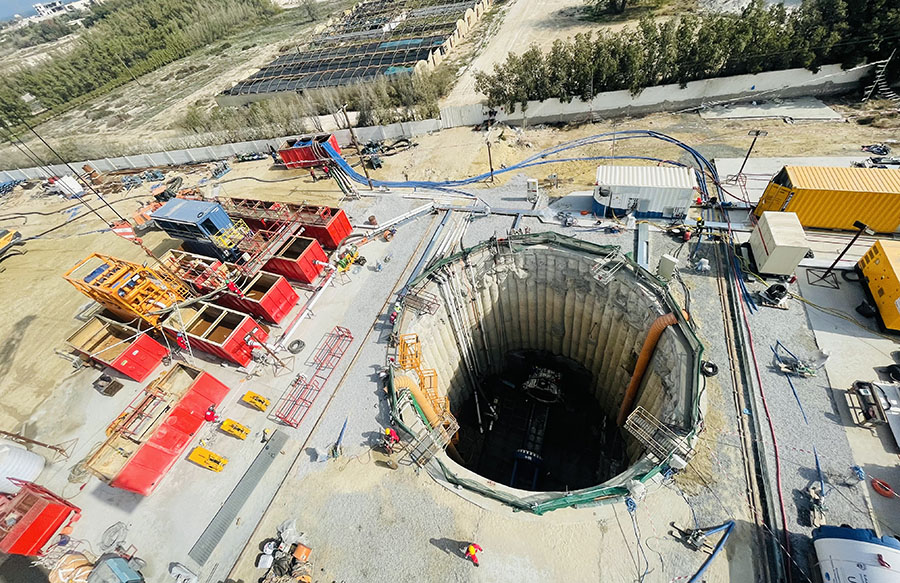

يتضمن الجزء البري من خط ESO مسافة 3.81 كيلومتر. وبعد ذلك، يمتد جزء الحفر النفقي من القسم البحري لمسافة تقارب 1.96 كيلومتر داخل الخليج العربي.

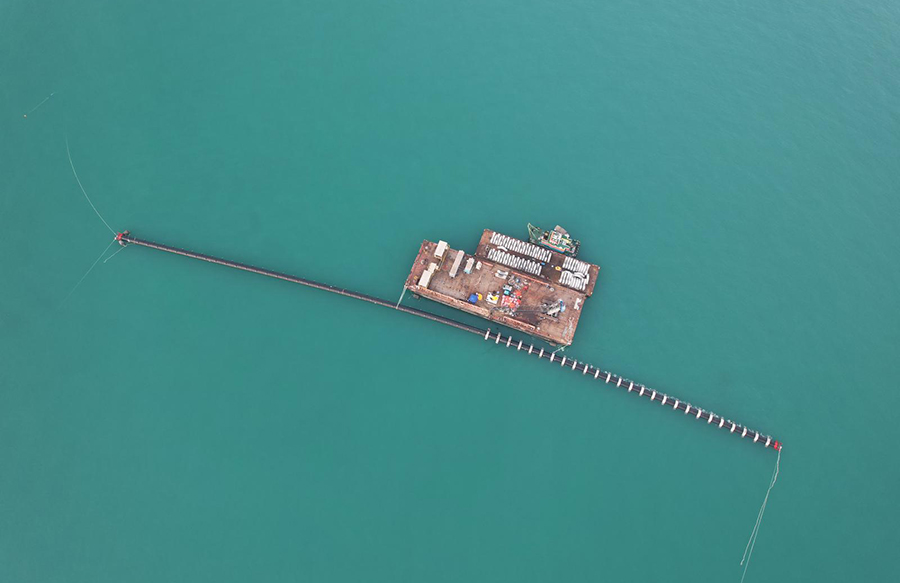

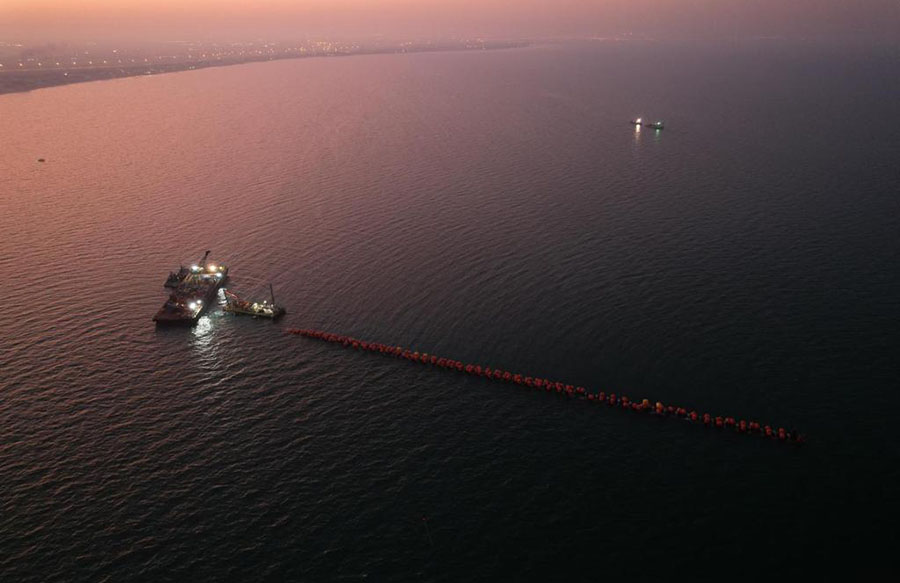

يتم نشر المياه المعالجة في البحر من خلال صمامات "دَكبِل" غير راجعة، موزعة على طول أنبوب ناشر (Diffuser) بطول 310 مترًا، موصول بنهاية النفق البحري.
يبلغ القطر الداخلي لخط الأنابيب في الجزء البري 2400 ملم، بينما يكون القطر الداخلي للأنبوب في الجزء البحري 2200 ملم.

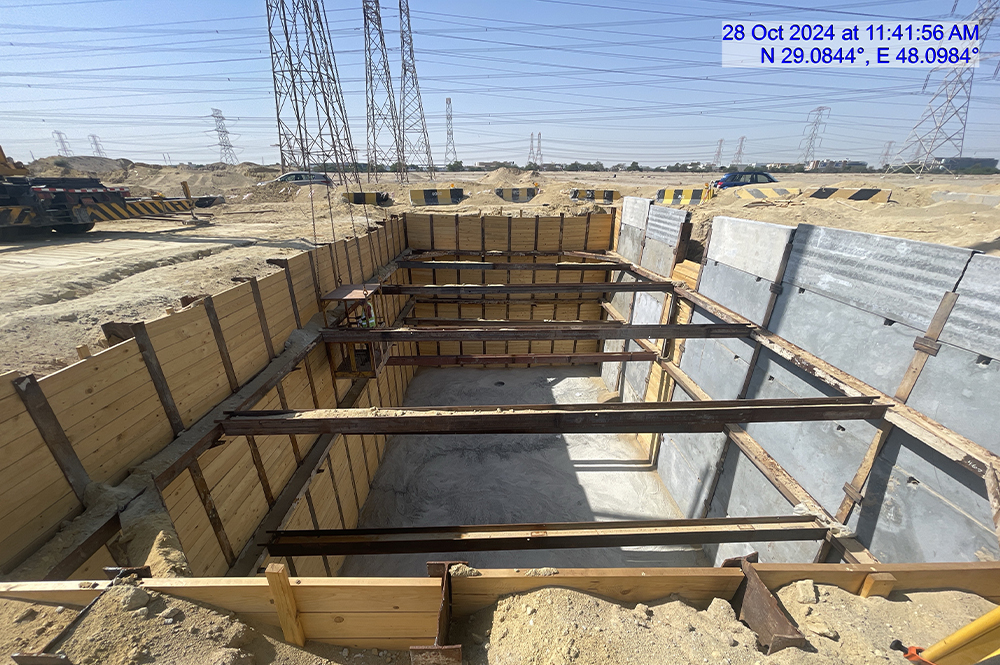

تتضمن المرافق الكهربائية الخاصة في مشروع أم الهيمان محطة التحويل "W" بجهد 300/132/11 كيلو فولت، ويتم تزويدها بالطاقة من خلال خط هوائي بجهد 300 ك.ف يصل بين محطة توليد الزور الجنوبية (ZSPS) ومنطقة الشعيبة "W"، حيث يتم قطع الخط وتحويله إلى محطة أم الهيمان "W" عبر كابل أرضي بجهد 300 ك.ف.
تقوم محطة التحويل "W" في أم الهيمان بتزويد المحطة الرئيسية والمستهلكين الآخرين في المنطقة بالطاقة الكهربائية، وهي تعمل تحت إشراف وتشغيل وزارة الكهرباء والماء والطاقة المتجددة (MEW).
أما المرافق الكهربائية الخاصة داخل منطقة محطة المرحلة الأولى، فتبلغ مساحتها الإجمالية 14,400 متر مربع. ويتم الوصول إلى موقع المرافق الكهربائية الخاصة عبر طريق إسفلتي، وهو جزء من تصميم شبكة الطرق الخاصة بالمحطة.
يرتبط طريق المرافق الكهربائية الخاصة بالطريق الرئيسي المؤدي إلى المحطة، كما أن طريق الوصول الداخلي (ضمن حدود المشروع ولكن خارج السياج) متصل بالطريق العام كجزء من نطاق المشروع.
تشمل أعمال التصميم والبناء والتشغيل (DBO) ضمن مشروع أم الهيمان لمعالجة مياه الصرف الصحي ما يلي:
التطوير، التأمين، التصميم، الهندسة، التوريد، التصنيع، الاختبارات في المصنع، النقل إلى الموقع، الإنشاء، التركيب، الحصول على التصاريح، الاستكمال، الاختبار، التشغيل التجريبي، وتنفيذ كافة الأعمال الأخرى اللازمة لتشييد نظام النقل والتوزيع (TADS)، والذي يشمل محطة تحويل العقيلة ومحطة الضخ، بالإضافة إلى أعمال المرافق القائمة (ROD Works)، وذلك بما يتماشى مع اتفاقية الشراكة بين القطاعين العام والخاص (TST PPP)، ووفقًا لهذه المواصفات الفنية، وكما هو معمول به لنظام TADS بموجب عقد EPC الخاص بأعمال DBO.
وقد تم تقسيم أعمال DBO إلى 15 أصلًا رئيسيًا، مصنفة على النحو التالي:
| محطة ضخ العقيلة الرئيسية | الطابق السفلي | السطح |
|---|---|---|
| عدد المضخات | 10 (8+2) | 10 (8+2) |
| التركيب | تركيب جاف | تركيب جاف |
| القدرة الهيدروليكية [م3/ثانية] | 0.85 (لكل مضخة) | 1.0375 (لكل مضخة) |
| ارتفاع الضخ [م] | 74.6 | 60.6 |
| القدرة [كيلوواط] | 1,000 | 1,000 |
| النوع | غاطسة | غاطسة |
| محطة ضخ العقيلة الإضافية | |
|---|---|
| عدد المضخات | 6 (4+2) |
| التركيب | تركيب جاف |
| القدرة الهيدروليكية [م3/ثانية] | 0.375 (لكل مضخة) |
| ارتفاع الضخ [م] | 41.60 |
| القدرة [كيلوواط] | 210 |
| النوع | غاطسة |
تم إنشاء محطة ضخ جديدة لمياه الصرف الصحي في صباح الأحمد (SAA WWPS) في الجهة الجنوبية الغربية من منطقة المشروع. وتبلغ القدرة الهيدروليكية لمحطة صباح الأحمد 2.18 متر مكعب/ثانية، حيث يتم نقل مياه الصرف الصحي إلى محطة معالجة أم الهيمان – المرحلة الأولى (UAH WWTP Stage 1) عبر نظام نقل مياه الصرف الصحي الجديد.
تشمل خطوط النقل الرئيسية لمياه الصرف الصحي من محطة صباح الأحمد إلى محطة أم الهيمان – المرحلة الأولى، 2 × DN 1100، في حين أن خط نقل مياه الصرف الصحي المعالجة (TSE) إلى خزان صباح الأحمد القائم هو 1 × DN 1100، وتم إنشاء هذه الخطوط جميعها داخل ممر مشترك.
| محطة ضخ جديدة - صباح الأحمد | |
|---|---|
| عدد المضخات | 6 (4+2) |
| التركيب | تركيب جاف |
| القدرة الهيدروليكية [م3/ثانية] | 0.545 (لكل مضخة) |
| ارتفاع الضخ [م] | 30.7 |
| القدرة [كيلوواط] | 250 |
| النوع | غاطسة |
| الضخ إلى | المنطقة 4 | المناطق 5، 6، 7 (الرقة) | المناطق 1، 2، 8 | منطقة صباح الأحمد |
|---|---|---|---|---|
| عدد المضخات | 3 (2+1) | 5 (4+1) | 4 (3+1) | 3 (2+1) |
| الطاقة الهيدروليكية [م3/س] | 850 | 4,464 | 1,584 | 2,052 |
| ارتفاع الضخ [م] | 56.6 | 160.5 | 80.0 | 117.8 |
| القدرة [ك.و] | 200 | 2,454 | 560 | 831 |
| النوع | مضخة أفقية مزدوجة الشفط | |||
يتم مراقبة نظام نقل وتوزيع المياه المعالجة ثلاثيًا (TSE) والتحكم فيه من مركز إدارة البيانات (DMC). يقع مركز DMC في محطة معالجة مياه الصرف الصحي الحالية بالرقة (Riqqa WWTP) بجوار الخزان الجديد للمياه المعالجة R700. يضم المركز مكاتب تستوعب حوالي 200 موظف من وزارة الأشغال العامة (MPW)، بالإضافة إلى مختبرين مجهزين بالكامل ومؤثثين لاستخدام شركة المشروع والمشتري لإجراء تحاليل إشارات المياه المعالجة ثلاثيًا (TSE). سيتم نقل الإشارات عبر كابل ألياف بصرية جديد. تشمل المحطات المتصلة: محطة ضخ مياه الصرف الصحي العقيلة (WWPS Egailah)، محطة ضخ صباح الأحمد (WWPS Sabah Al Ahmed)، محطة معالجة أم الهيمان (WWTP Umm Al Hayman)، خزانات المياه المعالجة TSE، الخزانات الثانوية للمياه المعالجة، وغرف الأنابيب.
يتم ربط خطوط النقل بشبكة من 7 خزانات استراتيجية و32 خزاناً ثانوياً. يُعد الخزان R700 هو الأكبر، بسعة تبلغ 160,000 متر مكعب. أما الخزانات الاستراتيجية الستة المتبقية، فهي متطابقة وتقع في المناطق 1، 2، 4، 5، 6 و8، وتبلغ سعة كل منها 40,000 متر مكعب. تقوم هذه الخزانات الاستراتيجية بتغذية إجمالي 32 خزاناً ثانوياً، منها 27 خزاناً بسعة 2,000 متر مكعب و5 خزانات بسعة 3,000 متر مكعب.
